扣件式脚手架为建筑施工而搭设的、承受荷载的，由钢管和扣件等构成的脚手架。分为单排、双排与满堂扣件式钢管脚手架。扣件式钢管脚手架是用普通碳素钢管(或低合金钢管)和各种扣件连接而形成的通用型脚手架。

工艺流程

地基处理→放线定位→安放底座→架体搭设→安装连墙件→加设剪刀撑→铺设脚手板及挡脚板→挂设安全网→检查验收→拆除。

施工操作要点

1 地基处理：脚手架基础范围内的土方必须夯填密实，并进行表面平整，地基周边设置排水沟，避免地基泡水。

2 定位放线：根据脚手架设计构造要求，对脚手架立杆位置进行定位放线。

3 安放底座：将底座、垫板准确地放在定位线上，垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板，也可采用槽钢。

4 架体搭设时应按如下要点进行操作：

1) 在底座上安装立杆、摆放扫地杆，同时将竖立杆与扫地杆扣紧后，再安装扫地小横杆，并与立杆和扫地杆扣紧，然后安装第一步大横杆并与各立杆扣紧，安装第一步小横杆，完成第一步架体搭设；

2) 安装第二步大横杆与小横杆，安装过程中，加设临时斜撑杆，上端与第二步大横杆扣紧，按此方法逐步向上安装第三、四步大横杆和小横杆；

3) 单、双排脚手架开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件；如为主体结构施工时，宜将连墙件设置在结构楼板上；

4) 脚手架纵向水平杆应随立杆按步搭设，并应采用直角扣件与立杆固定；纵向水平杆的搭设应符合规定；在封闭型脚手架的同一步中，纵向水平杆应四周交圈，并应用直角扣件与内外角部立杆固定；

5) 双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不宜大于100mm；单排脚手架的横向水平杆不应设置在小表所在部位：

单排脚手架横向水平杆不应设置的部位

5 安装连墙件应按如下要点操作：

1) 连墙件的安装应随脚手架搭设同步进行，不得滞后安装；

2) 当单、双排脚手架施工操作层高出相邻连墙件以上二步时，应采取确保脚手架稳定的临时拉结措施，直到上一层连墙件安装完毕后再根据情况拆除；

3) 满堂脚手架搭设至连墙件部位时，当遇结构柱时，采用抱箍形式进行拉结，当遇墙体时，采用顶托顶撑方式顶实；连墙牢固后，接立杆向上，逐步完成架体搭设。

6 加设剪刀撑按如下要点操作：

1) 脚手架剪刀撑与双排脚手架横向斜撑应随立杆、纵向和横向水平杆等同步搭设，不得滞后安装；

2) 随立杆、纵向和横向水平杆等同步搭设剪刀撑，剪刀撑与立杆采用旋转扣件扣牢，剪刀撑搭接长度不少于1000mm，不少于3个扣件搭接。

7 铺设脚手板及挡脚板按如下要点操作：

1) 单、双排脚手架应在操作层铺设脚手板，各楼层均需设置挡脚板，满堂脚手架仅在顶部操作层铺设脚手板及挡脚板；

2) 脚手板应铺满、铺稳，离开墙面的距离为120～150mm。冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上；

3) 当脚手板长度小于2m时，可采用两根横向水平支撑，但应将脚手板两端与其可靠固定，严防倾翻；

4) 脚手板的铺设可采用对接平铺，也可采用搭接铺设。脚手板对接平铺时，接头处应设两根横向水平杆，脚手板外伸长应取130mm～150，两块脚手板外伸长度的和不应大于300mm（图1a）；脚手板搭接铺设时，接头应支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm（图2b）；

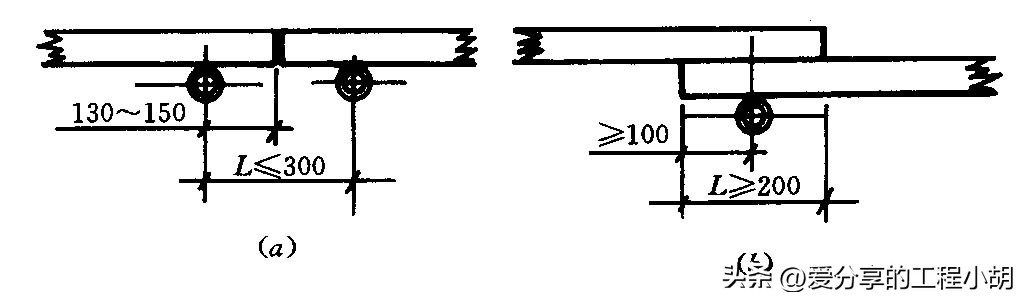

图1：脚手板对接、搭接构造；(a)脚手板对接；(b)脚手板搭接

5) 竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径不小于1.2mm的镀锌钢丝固定在纵向水平杆上；

6) 作业层端部脚手板探头长度应取150mm，其板长两端均应与支承杆可靠地固定；脚手板探头应用直径3.2mm的镀锌钢丝固定在支承杆件上；

7) 在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动；脚手板应用安全网双层兜底，顶部施工层以下每隔10m应用安全网封底；

8) 挡脚板及栏杆构造见图2；

图2：挡脚板与栏杆构造；1——上栏杆；2——外立杆；3——挡脚板；4——中栏杆

8 挂设安全网的操作要点如下：

1) 单、双排脚手架外立面应满布设安全网，并应用安全网双层兜底，顶部施工层以下每隔10m应用安全网封底；

2) 满堂脚手架仅在施工层布设安全网双层兜底，四周存在临空面时，布设防护栏杆及安全网；

3) 安全网均用尼龙绳或8号铅丝与外侧横杆捆绑牢固，系点沿网边均匀分布，距离不得大于750mm；

4) 多张网连接使用，相邻部分应重叠，连接的材料与网绳相同。

9 拆除脚手架的操作要点如下：

1) 脚手架使用完成后，采用“先搭后拆”的方式将脚手架拆除，拆立杆时，要先抱住立杆再拆开最后两个扣；

2) 拆除纵向水平杆、斜撑、剪刀撑时，先拆中间扣件，然后托住中间，再解端头扣；

3) 单、双排脚手架拆除作业必须由上而下逐层进行，严禁上下同时作业；连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆除脚手架；分段拆除高度大于两步时，应增设连墙件加固；

4) 当脚手架拆至下部最后一根长立杆的高度(约6.5m)时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。

检查与验收

1 脚手架及其地基基础应在下列阶段进行检查与验收：

1) 基础完工后及脚手架搭设前；

2) 作业层上施加荷载前；

3) 每搭设完6m～8m高度后；

4) 达到设计高度后；

5) 遇有六级大风与大雨后，寒冷地区开冻后；

6) 停用超过一个月。

2 进行脚手架检查、验收时应根据下列技术文件：

1) 满足相关规定；

2) 施工组织设计及变更文件；

3) 技术交底文件。

3 脚手架使用中，应定期检查下列项目：

1) 杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求；

2) 地基是否积水，底座是否松动，立杆是否悬空；

3) 扣件螺栓是否松动；

4) 高度在24m以上的脚手架，其立杆的沉降与垂直度的偏差是否符合本标准表4.6.2-1的规定；

5) 安全防护措施是否符合要求；

6) 是否超载。

落地式脚手架作为施工现场的重大危险源，其设计和构造及搭设应严格按照规范等要求进行，避免安全隐患的出现。
