Nova5高级维修手册

手机工作原理和物料信息

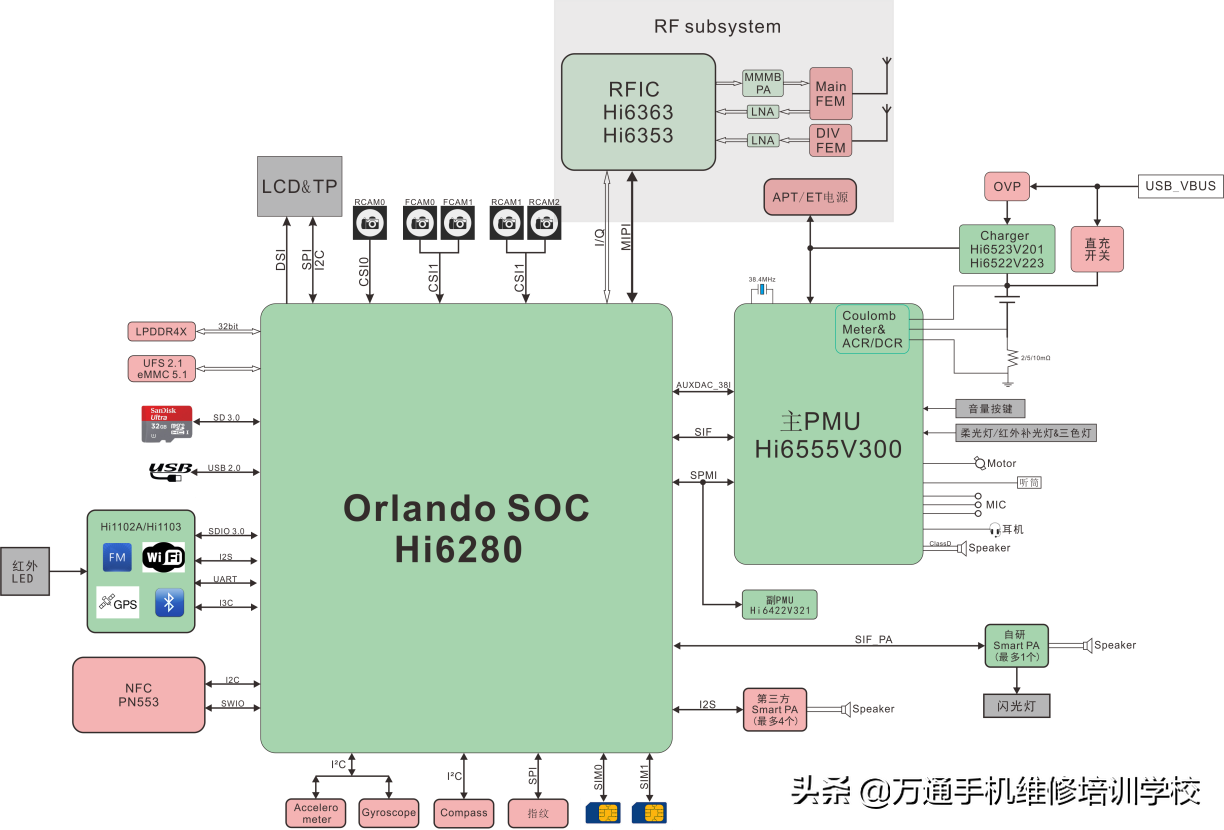

1.手机原理框图

整个系统由单板、内置电池、手机结构件组成：单板包括手机主板、USB小板、闪光灯硬板、侧键FPC、主FPC软板、环境光硬板、显示FPC，其他如LCD模组、摄像头模组以及马达/MIC/SPK/REC；结构件包括中框、电池后盖、音腔及主天线、GPS/WIFI/蓝牙天线、副卡GSM天线等。

2.模块功能介绍

按照逻辑功能，单板可以被划分为基带、射频、电源和用户接口四个子系统。每个子系统包含的模块和单元以及所实现的功能如下表所示。

3.主板器件位置图与物料 BOM 信息

3.1主板芯片信息如下

3.2 PCB板和BGA芯片焊点指示图

红色 ：空点

绿色 ：GND

蓝色 ：信号

局部放大图：

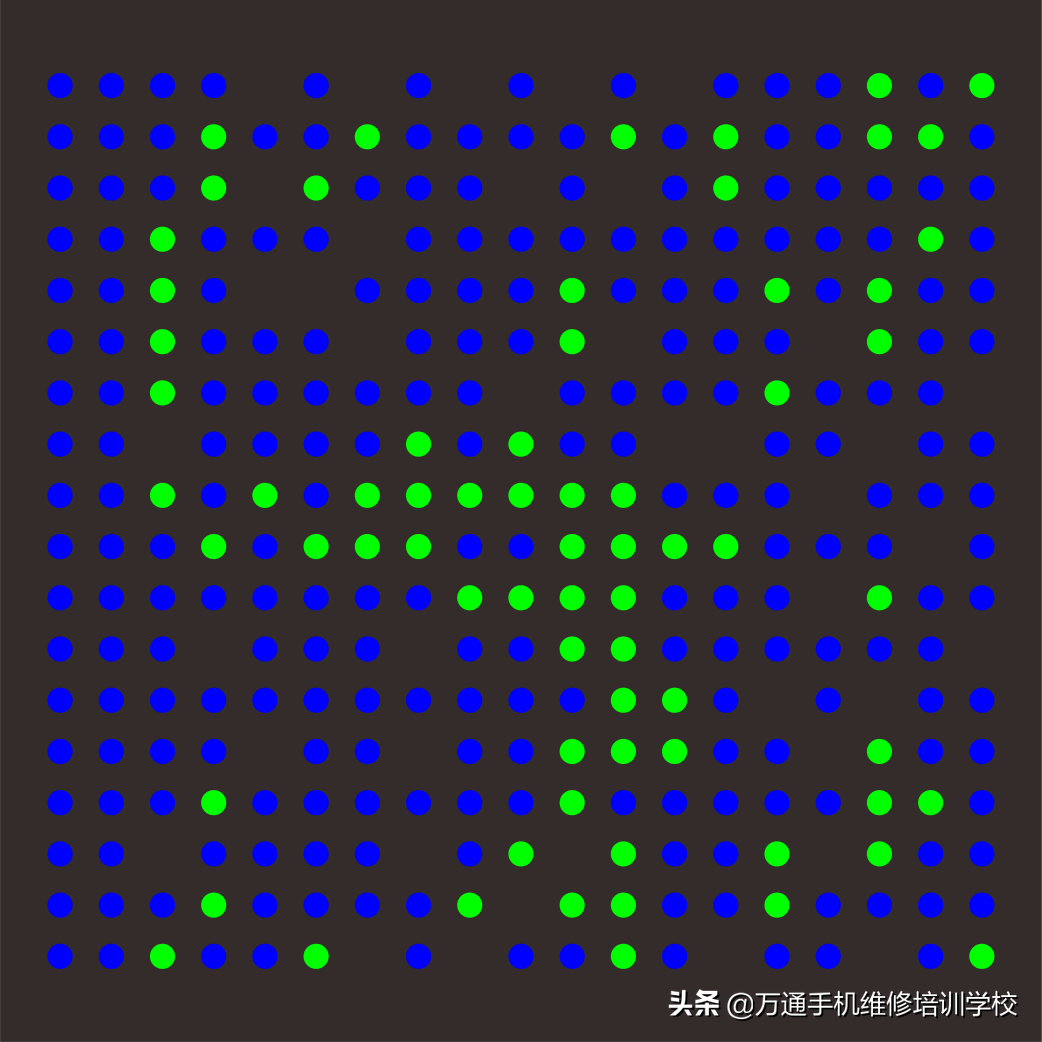

SOC:

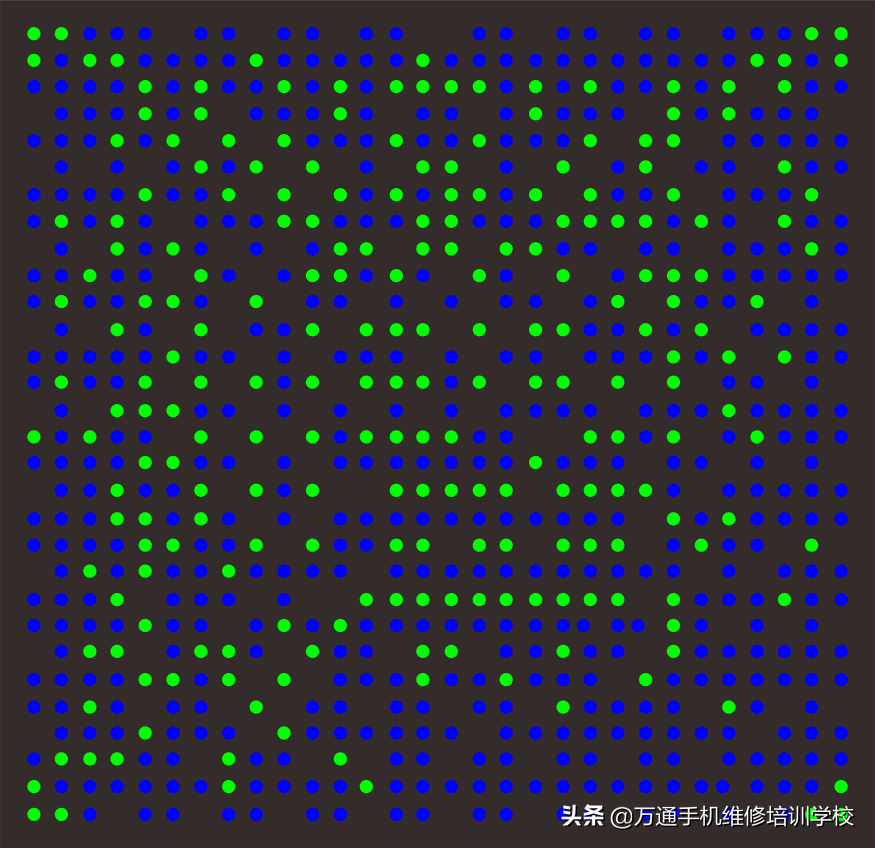

UFS:

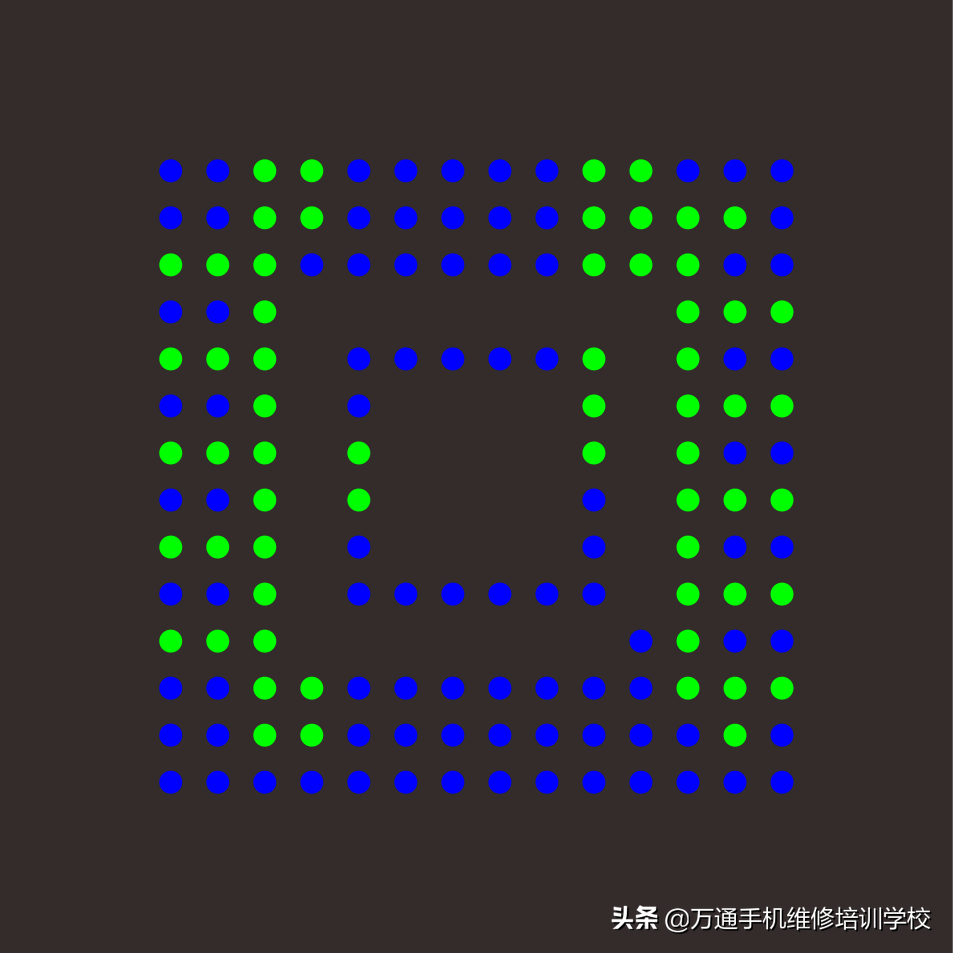

PMU:
