变频空调原理 变频空调电控基本原理

多联机空调变频原理：

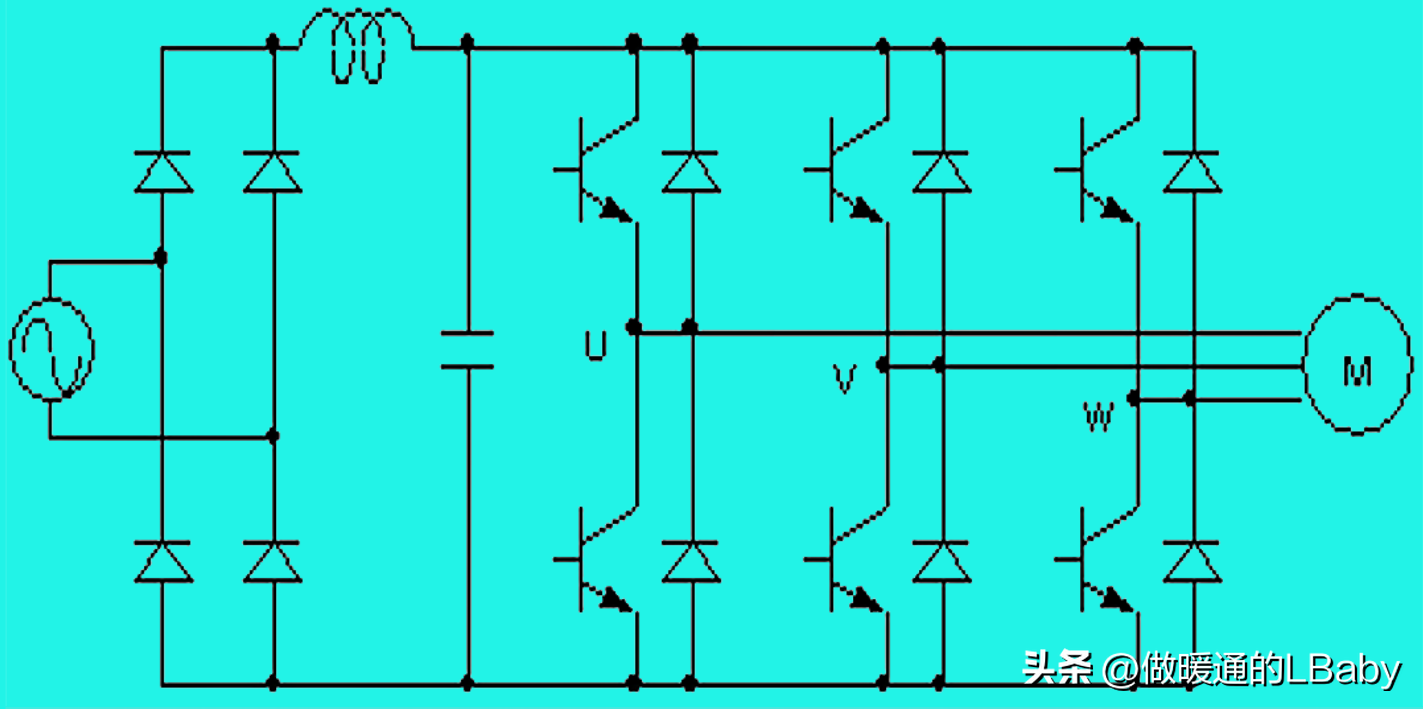

交流电源输入→整流→滤波→逆变器→压缩机

温度、压力、电流灯参数→微型处理器→数字控制→逆变器

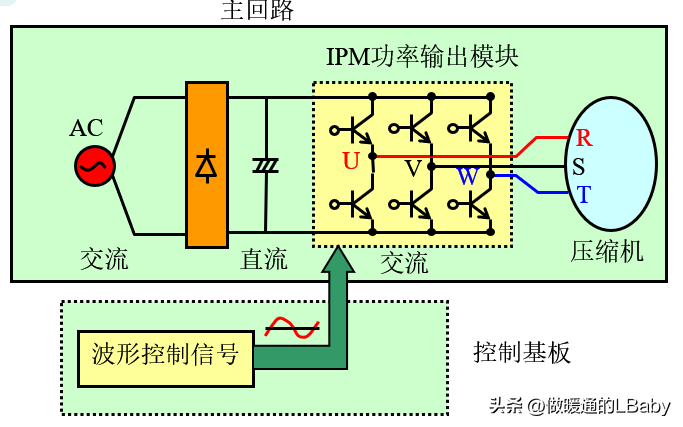

多联机空调变频器是由6个IGBT组成的IPM器件。分别组成U、V、W相，连接到压缩机的R、S、T接线端。

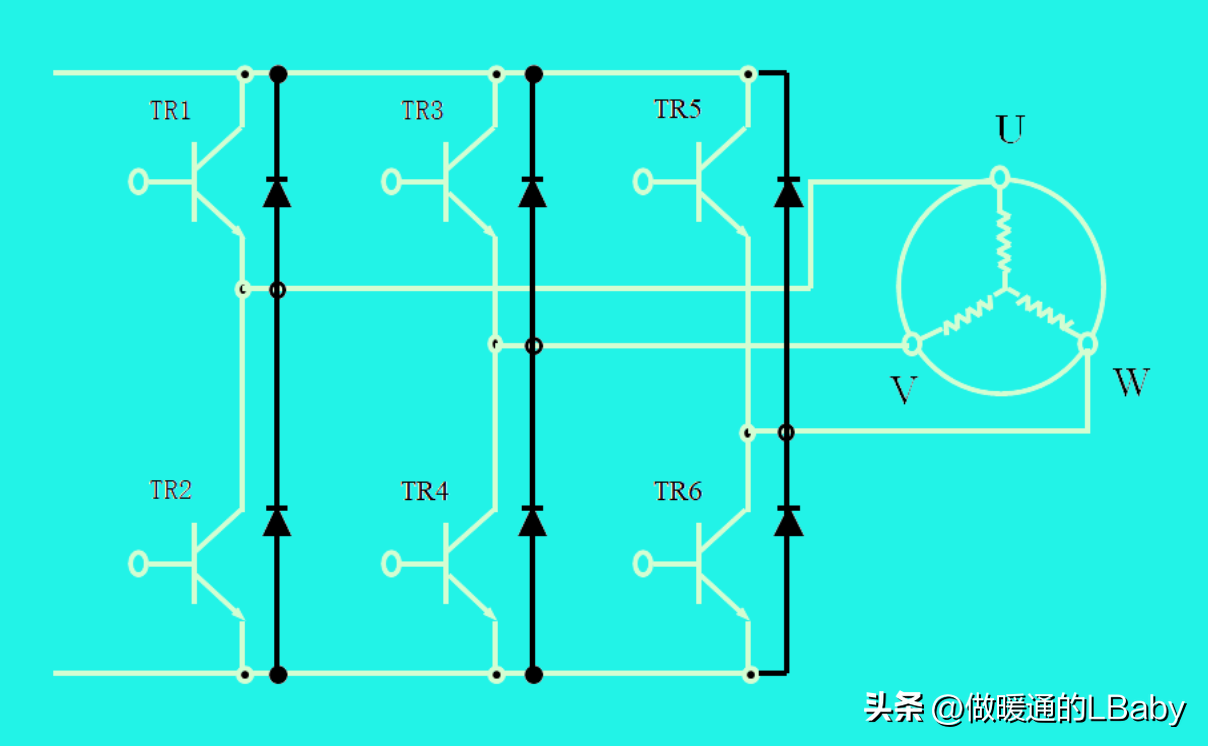

逆变器基本电路:有三种电路，U-V；V-W；W-U

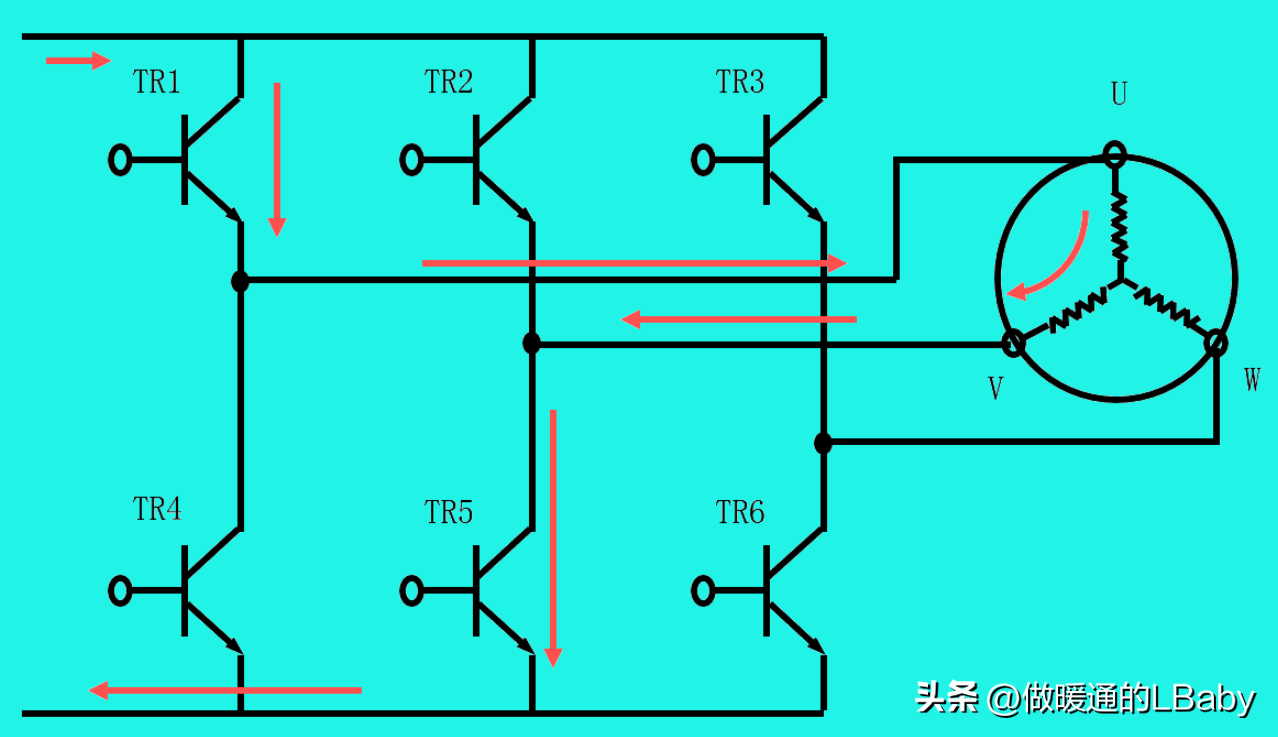

动作原理一:（TR1，TR5导通：ON）

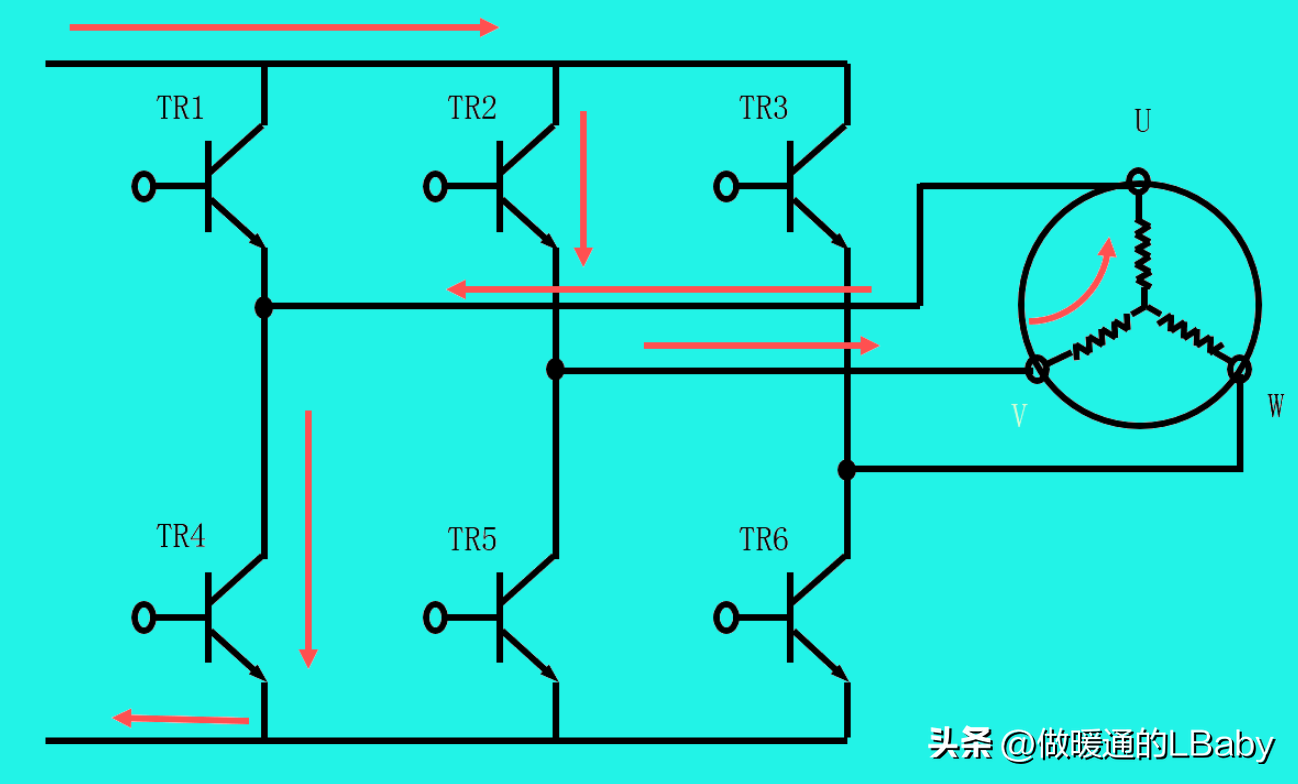

动作原理二：（TR2，TR4：ON）

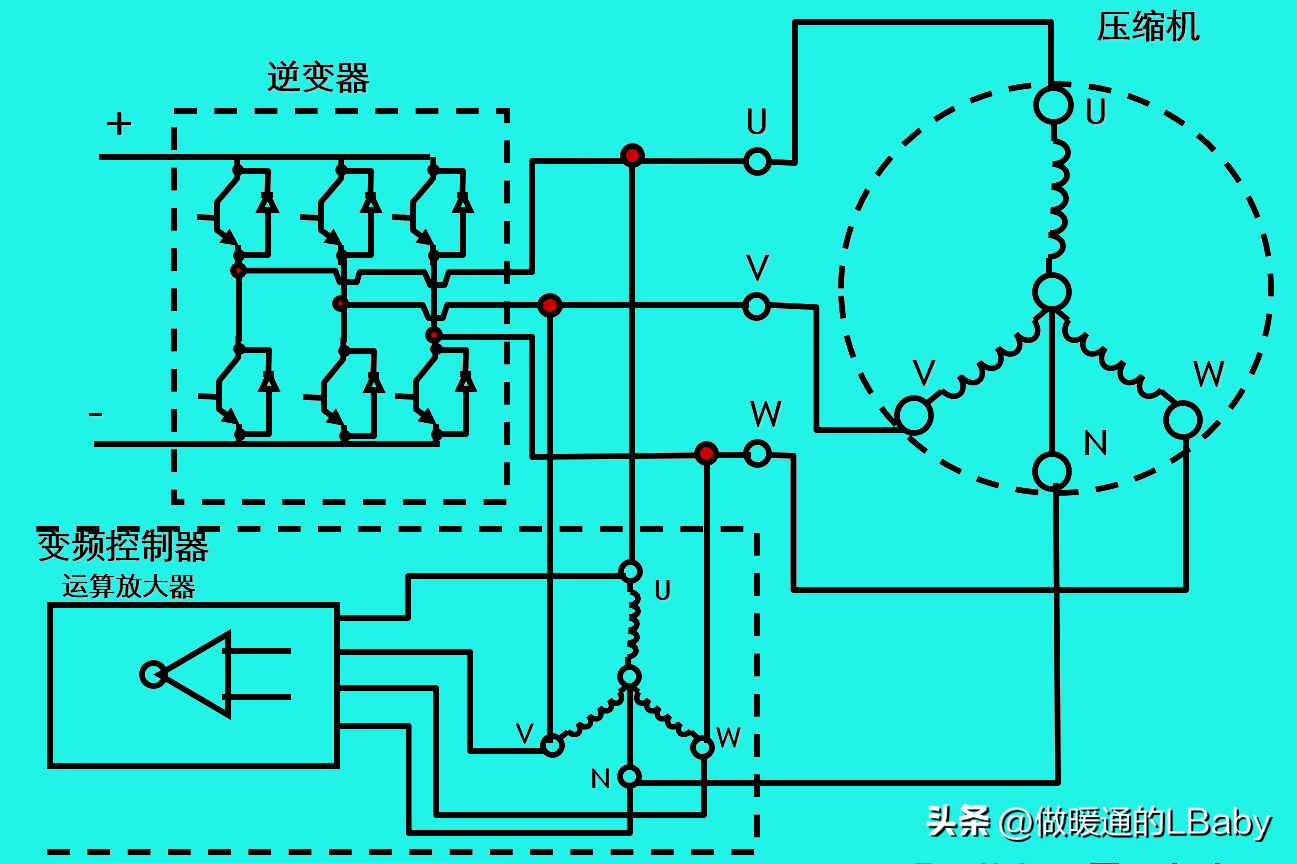

大金VRV系列逆变器：

图中”N”线作用为测得在马达的星型点产生的感应信号,而非中线。

综合输出波型：有三种，U-V；V-W；W-U。

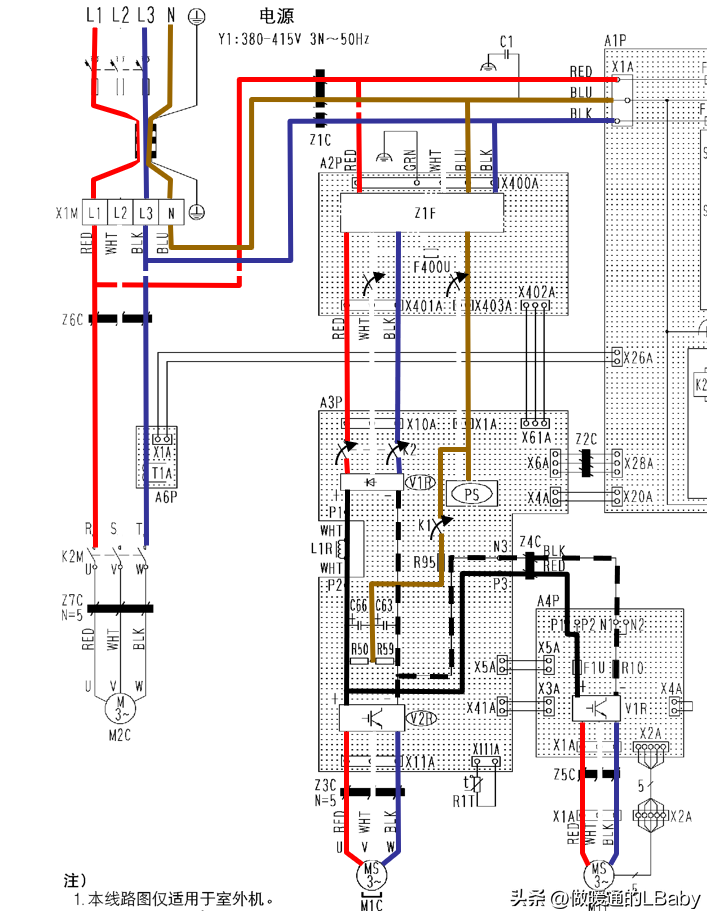

变频控制流程(VRV-P系列)：

A1P板是主控制板；A2P板是滤波版；A3P板是变频版；A4P是风扇驱动板。
