用电流表测串、并联电路中的电流

【实验目的】

（1）经历用电流表测电流的过程，学会正确使用电流表。

（2）进一步练习串联电路和并联电路的连接。

（3）通过实验，了解串、并联电路的电流规律。

【实验器材】

电源、开关、导线、小灯泡两只（2.5 V和3.8 V各1只）、电流表。

【实验步骤】

（1）探究串联电路电流规律

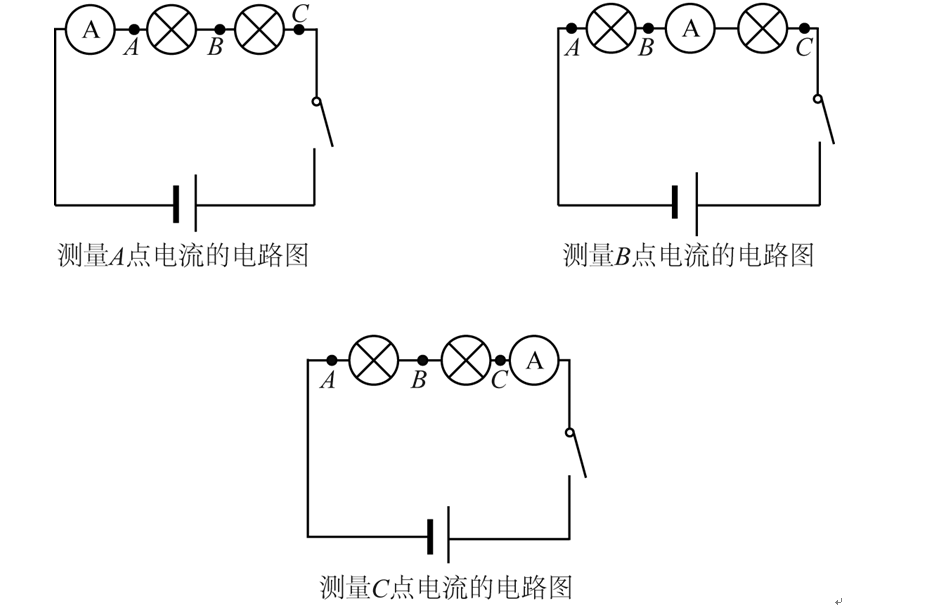

①将电源、开关、两只灯泡组成串联电路，如图所示。连接电路过程中，开关应处于断开状态。

②将电流表串联在电路图的A处，在不超量程的前提下，应首选电流表的“0～0.6 A”量程。

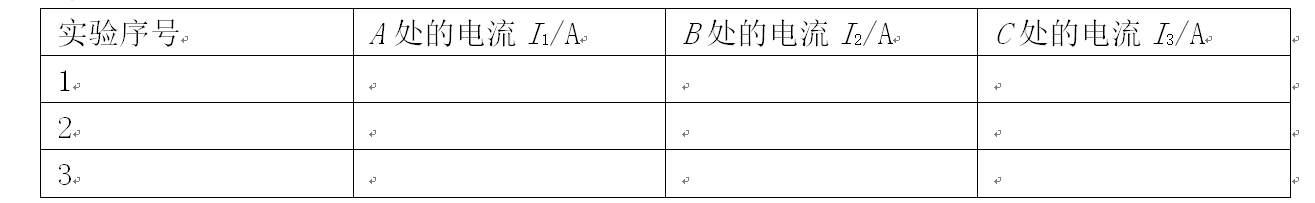

③闭合开关后，将电流表的示数记录在下表中。

④将电流表分别串联在B、C两处，闭合开关后，将电流表的示数也记录在下表中。

⑤换用不同的灯泡，重复实验，将电流表的示数记录在下表中。

（2）探究并联电路电流规律

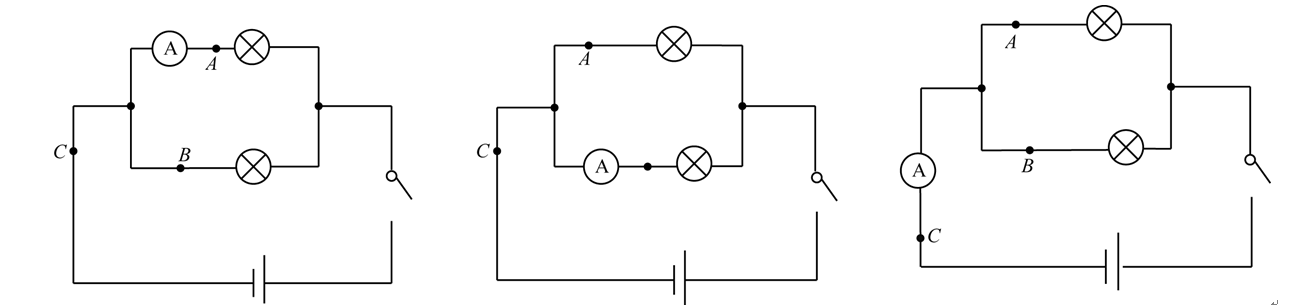

①按图组装好并联电路，连接电路过程中，开关应处于断开状态。

②将电流表串联在电路图的A处，在不超量程的前提下，应首选电流表的“0～0.6 A”量程。

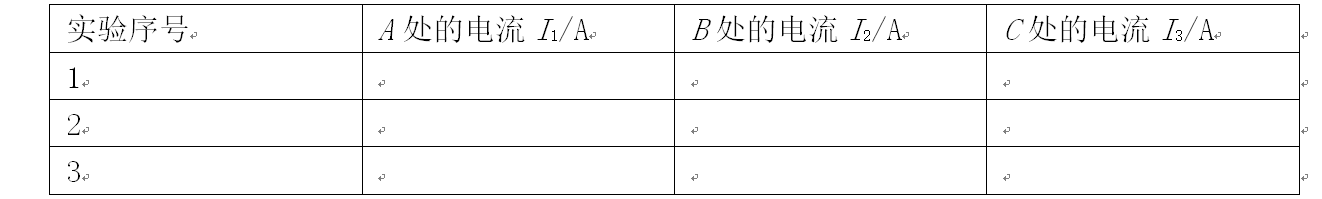

③闭合开关后，将电流表的示数记录在下表中。

④将电流表分别串联在B、C两处，闭合开关后，将电流表的示数也记录在下表中。

⑤换用不同的灯泡，重复实验，将电流表的示数，记录在下表中。

【实验结论】

（1）串联电路中电流处处相等：。

（2）并联电路中干路的电流等于各支路的电流之和：。

【注意事项】

（1）电流表使用之前要先校零。

（2）连接电路和改变电流表位置时，都应断开开关。

（3）应使电流表串联在电路中，且让电流从“+”接线柱流人，从“-”接线柱流出。

（4）实验中若电流表偏转角度太小时，要把它换到小量程以减小读数误差。

（5）应从电源正极（或负极）起按电路图将元件逐个首尾顺次连接起来。

（6）实验时要避免两个小灯泡的规格相同。
