AMI电能表又名智能电表,是智能电网用电终端传感器,采集各类用电数据及终端用户的用电行为。通过AMI电能表深度感知电力运行的每个细节,为电力公司提供实时的能耗数据、电网状态,为正确科学的电力管理决策的提供依据。

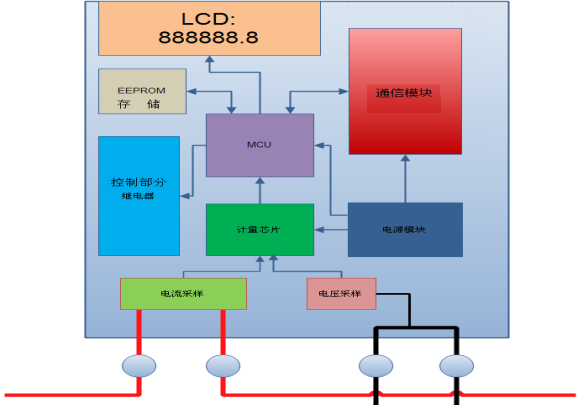

AMI电能表是智能电网最重要的终端硬件,今天小编给大家解剖一下AMI电能表的硬件设计组成。
AMI电能表中的电源模块:我们生活中常用的电源为交流220V,但是大部分芯片的工作电压是低压直流电源,常见的有DC5V、DC3.3V等。这就需要将交流220V通过降压整流获得稳定的直流电源,常用的降压方式有阻容降压、变压器降压、开关电源。
AMI电能表的电力计量部分有计量芯片、电流采样、电压采样部分组成;电流采样就是把大电流转化成可测量的电压小信号,经常采用电流互感器、分流器;电压采样就是通过高精度电阻分压形式或电压互感器,AMI电能表将电流、电压采样信号传输至专业计量芯片进行运算处理。
AMI电能表的存储经常采用EEPROM、铁电等器件,主要存储事件信息、负荷曲线、费控方案、各类电力数据(电流、电压、功率、电量)等。
AMI电能表控制部分实现对终端电力用户的控制管理,通过配置磁保持继电器的方式来实现。当负载功率大于设定阈值时自动切断供电;当该地区供电紧张时可设置时段,分时段接通或断开供电从而达到有序用电;当遇到特殊情况可以对电力用户进行临时的拉闸限电。
AMI电能表通信模块具备双向通信的能力,可以将表计数据传输至系统平台,也可以将系统平台指令下达至表计,实现了人机交互。AMI电能表通信功能实现了电力公司的数据化管理,为创造性的衍生功能建立基础数据库。
AMI电能表作为计量产品需要让用户方便的查看用电数据,目前均采用LCD为主,显示电流、电压、功率、电量等各类电力数据。
AMI电能表上述这些功能模块需要MCU处理器进行协调整合,MCU就是AMI电能表大脑。人们可以根据市场需求转化成AMI电能表的功能需求通过编程语言写入MCU支配各个功能模块满足用户需求。
